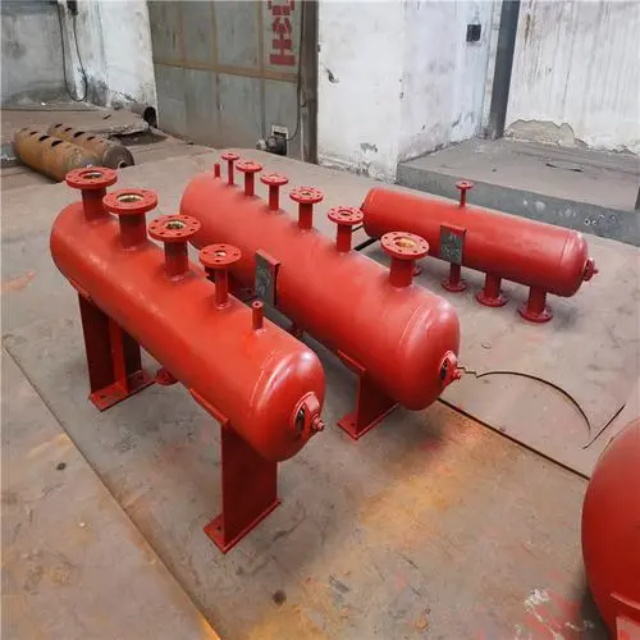

乌尔禾分汽包的结构

　　乌尔禾乌尔禾乌尔禾分汽包(又称分气缸)是蒸汽系统的核心分配设备，结构设计遵循 TSG 21-2016《固定式压力容器安全技术监察规程》 与 GB 150《压力容器》 标准，整体为承压圆筒式结构，由筒体、封头、接管、支座及安全附件接口五部分组成，以下是详细结构拆解：

　　一、 核心承压部件

　　1. 筒体

　　结构形式：无缝钢管卷制或整体锻造的圆筒，是乌尔禾乌尔禾分汽包的主体承压部分。

　　尺寸参数：直径(DN159~DN1200)、长度(1000~6000mm)根据蒸汽流量与用汽点数量确定;壁厚按设计压力计算，含2~3mm腐蚀余量。

　　材质选择：中低压系统(PN≤2.5MPa)用Q235B、20碳钢;高压系统(PN>2.5MPa)或过热蒸汽用Q345R容器钢;腐蚀性蒸汽用304/316不锈钢。

　　焊接要求：卷制筒体的纵焊缝、环焊缝需做无损检测(UT/RT)，焊缝系数≥0.85，确保无气孔、裂纹等缺陷。

　　2. 封头

　　结构形式：两端焊接椭圆形封头(优先选用)或碟形封头，避免方形封头的应力集中问题。

　　作用：密封筒体两端，承受内压载荷，椭圆形封头的应力分布更均匀，承压能力更强。

　　尺寸匹配：封头公称直径与筒体一致，壁厚≥筒体壁厚，与筒体的焊接接头为A类焊缝，需外观检查。

　　二、 接管与连接部件

　　接管是乌尔禾分汽包与蒸汽管道、附件的连接口，按功能分为4类：

　接管设计要点

　　1. 接管与筒体焊接处需加补强圈(或整体补强)，防止开孔削弱筒体强度，补强圈材质与筒体一致。

　　2. 所有接管法兰采用带颈对焊法兰，压力等级≥分汽包设计压力，密封面为RF面(突面)，适配缠绕式垫片。

　　三、 支座与固定结构

　　支座用于支撑分汽包并传递载荷，分为2种类型：

　　1. 鞍式支座

　　适用场景：卧式安装的分汽包(主流安装方式)，一般设2个鞍座，对称布置。

　　结构组成：底板(与基础固定)、腹板(连接底板与筒体)、垫板(焊接在筒体与腹板之间，分散压力，防止筒体局部变形)。

　　安装要求：其中一个鞍座为滑动支座，预留热胀冷缩位移量(通常10~20mm)，避免温度变形导致筒体开裂。

　　2. 立式支座

　　适用场景：立式安装的小型分汽包，支座为裙式结构，底部设地脚螺栓固定在混凝土基础上。

　　四、 安全附件与仪表接口

　　分汽包必须预留标准化接口，用于安装安全附件，保障系统运行安全：

　五、 内部辅助结构(可选)

　　1. 导流板：安装在进汽管内侧，呈弧形，防止高速蒸汽直冲筒体壁面，减少冲蚀与噪音。

　　2. 挡板/隔板：大型分汽包内可设隔板，将进汽区与出汽区分开，提高蒸汽分配均匀性。

　　3. 防涡流板：排污口上方设防涡流板，避免排污时形成涡流，确保排净冷凝水。

　　六、 结构设计核心原则

　　1. 整体结构需满足强度要求：按内压圆筒公式核算壁厚，试验压力为设计压力的1.5倍(水压试验)。

　　2. 考虑热膨胀：卧式安装时分汽包轴向热伸长量需通过滑动支座补偿，接管需用柔性接头(如金属软管)连接。

　　3. 便于检修维护：支座高度≥300mm，留出排污阀操作空间;法兰、阀门布置在便于操作的位置。
